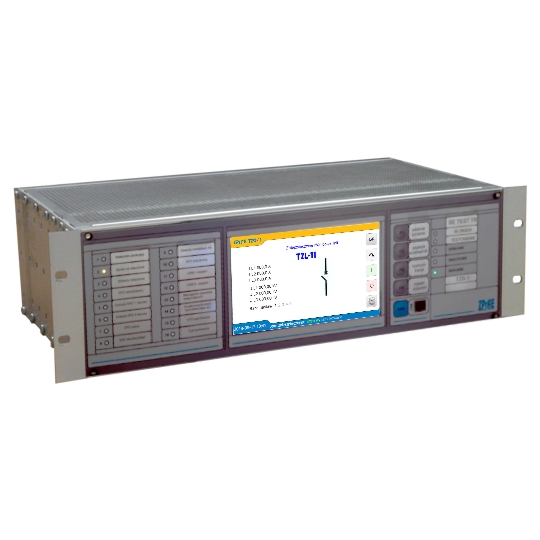

TZL-11 - zabezpieczenie różnicowe linii
Terminal TZX-11 skonfigurowany do wersji TZL-11 pełni funkcję zabezpieczenia różnicowo-prądowego może być stosowany w:
- polach linii przesyłowej prostej (dwa końce) lub rozgałęzionej (trzy końce),
- polach linii blokowych.
Zabezpieczenie TZL-11 realizuje następujące funkcje automatyki zabezpieczeniowej:
- funkcja różnicowo-prądowa (87L) (dwa lub trzy końce, korekcja prądu ładowania dla linii NN),
- funkcja nadprądowa zwłoczna/ bezzwłoczna (50TD/ 50),
- funkcja nadprądowa zerowoprądowa zwłoczna/ bezzwłoczna (50NTD/ 50N),
- funkcja nadzoru obwodów prądowych (CTS),
- rejestrator zakłóceń (DFR),
- rejestrator zdarzeń (SER).
W przypadku wyposażenia dodatkowego (moduł pomiaru napięcia):
- funkcja korekcji prądu ładowania linii,
- funkcja nadzoru obwodów napięciowych (VTS),
- opcjonalna funkcja odległościowa (21P, 21N) wyposażoną w dodatkowe funkcje:
- współpracę z łączem (85-21),
- funkcja słabego zasilania (27WI),
- działanie bezzwłoczne przy załączeniu na zwarcie (SOTF). - opcjonalny lokalizator miejsca zwarcia (FL),
- opcjonalna funkcja wykrywania kołysań mocy (68).
