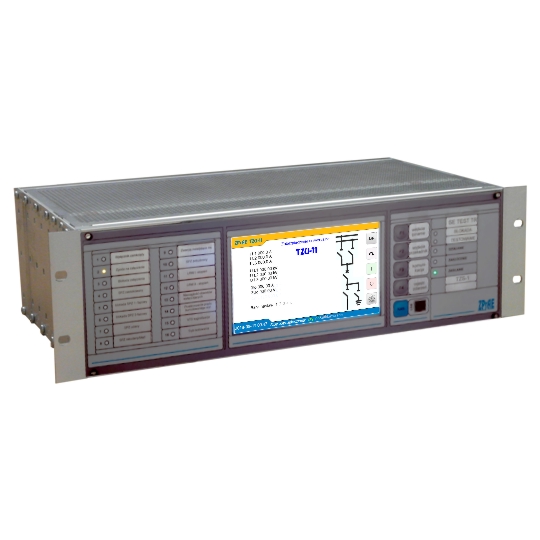

TZU-11 - uniwersalny terminal zabezpieczeniowy

Terminal TZX-11 skonfigurowany do wersji TZU-11 jest cyfrowym zabezpieczeniem pełniącym funkcję urządzenia uniwersalnego, wielofunkcyjnego i może być stosowany w:

polu linii blokowej,
polach auto/transformatora,
polach auto/transformatora strona SN,
polu zasilania potrzeb własnych elektrowni lub stacji,
polu baterii kondensatorów,
polu dławika WN,
polu dławika SN,
polach linii SN zasilającej potrzeby własne stacji.

Zabezpieczenie TZU-11 realizuje następujące funkcje automatyki zabezpieczeniowej:

funkcja nadprądowa zwłoczna/ bezzwłoczna (50TD/ 50),
funkcja nadprądowa ziemnozwarciowa (50NTD),
funkcja nadprądowa zależna (51),
funkcja nadprądowa od przeciążeń (51C, 51NC),
funkcja nadprądowa składowej przeciwnej (46),
funkcja nadnapięciowa (59)
funkcja podnapięciowa (27),
funkcja nadnapięciowa składowej zerowej (59N),
funkcja nadzoru obwodów napięciowych (VTS),
funkcja nadzoru obwodów prądowych (CTS),
funkcja admitancyjna (21G),
funkcja nadprądowa ziemnozwarciowa kierunkowa (67N),
rejestrator zakłóceń (DFR).

dodatkowo za pomocą logiku programowalnej można skonfigurować sterownik pola.
